13666699938在線監測是實現鉆機電控設備智能運維的關鍵手段。針對絞車、頂驅、泥漿泵等核心電機軸承在重載、沖擊、連續運行工況下產生的振動加劇與溫度異常——這兩個表征軸承健康狀態的核心參數，若不加控制會加速疲勞剝落甚至導致抱軸燒瓦。依托工業級MEMS傳感與低功耗無線傳輸技術，通過溫振一體傳感器實時采集振動頻譜與溫度曲線，可精準捕捉軸承早期劣化趨勢。針對新疆某油田鉆井隊泥漿泵電機已連續運行超8000小時、現場巡檢靠人工聽摸、作業環境多塵且溫差大的現狀，需建設一套鉆機電控設備監控系統，將電機軸承的振動與溫度數據統一匯聚至值班室，實現24小時實時監測，有效預防非計劃停機，保障鉆井作業安全。
鉆機電控設備在線監測系統通過傳感器獲取待測設備的信息，多功能分析終端來實現數據采集、數據存儲、監測表、趨勢查詢、數據倉庫管理軟件記錄、報警信息、設備信息、設置、短信提醒等功能。平臺提供對原始采集數據信息的查詢，并通過計算形成年、月、日的各種報表。

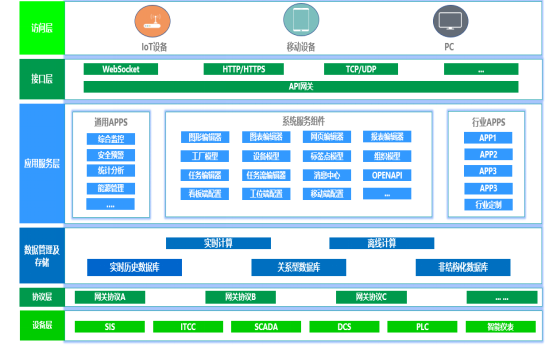

監控平臺基于我公司自主研發的軟件開發平臺，通過業務模塊的開發，實現系統的各個功能。該開發平臺，具有數據倉庫管理軟件兼容功能，和具有強大的數據分析功能，可以保證系統的穩定運行。

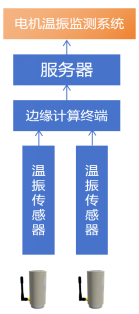

系統主要有三部分構成：感知層（溫振傳感器）、網絡層（邊緣計算終端、通訊主機）、應用層（數據綜合管控主機及系統平臺）；
溫振傳感器作為整套系統的前端感知設備，根據現場工況和設備類型分別部署在設備本體上，實時監測待測設備，并將數據通過有線/無線方式上傳給接收終端及通訊主機。
邊緣計算終端主要用于接收數據及數據的前端處理計算管理。并通過網線、光纖或RS485網絡與系統平臺網絡融合。
云引擎服務器集數據處理、故障分析、系統臺賬、接口服務及可視化交互于一體。內置云端引擎和最全的聲紋故障庫，多行業深度學習適配，全種類傳感器&網關支持。作為"云"、"邊"、"端"中的智慧大腦,將AI分析識別賦能于工業領域,為設備的安全高效運行提供多層次、多維度的智慧保障。
我司研發的無線溫振傳感器是新一代基于無線傳感網絡的溫振傳感器，是理想的設備安全監測，預測性維護的得力助手。通過安裝在設備上的無線溫振傳感器，獲得實時的加速度信號,并通過加速度計算得到速度（振動烈度）和位移等標準振動量，同時采集溫度，進行無線通道傳輸。無線數據傳輸控制器接收裝置的無線信號并通過以太網,WIFI或者4G網絡等方式進行數據轉換傳輸到云端服務器，服務器上運行的無線溫振在線監測軟件系統提供實時數據顯示、趨勢分析顯示、提供歷史數據管理和報表功能，在振動異常或超標情況下進行報警 （通過郵件，短信等方式）。該傳感器具有反應振動的多組特征值輸出：三軸加速度，三軸 速度，三軸位移，溫度，能夠充分反映振動狀態。
1.1產品外觀
1.2技術參數
產品名稱 | 無線溫振傳感器 |
工作環境 | -30～80℃ |
供電方式 | DC3.6V電池供電 |
傳輸方式 | 無線發送（433MHz） |
RF功率 | 10dBm |
傳輸距離 | ≤800m（空曠） |
加速度 | 測量范圍：±16G、測量精度：3% |
速度 | 測量范圍：0～500mm/s、測量精度：5% |
位移 | 測量范圍：0～10mm、測量精度：10% |
頻率范圍 | 加速度：0Hz～1KHz、速度：1Hz～1KHz、位移：1Hz～1KHz |
監測方向 | 三軸（X、Y、Z） |
測溫范圍 | -40～85℃ |
電池壽命 | 2～3年(發送間隔30分鐘) |
防護等級 | IP67，表面耐腐蝕 |
防爆等級 | EXiaⅡBT4 |
安裝方式 | 螺釘或磁吸座 |
外形尺寸 | 50×119mm（圓柱形 直徑×高度） |
針對電力、電氣設備連接點溫度變化、局放，避雷器泄漏電流變化等故障隱患，無法實時監測電氣設備內部運行狀態，因此開發了能夠實時監測溫度、避雷器泄漏電流及雷擊次數、局放、熱感圖像等信息的新一代產品無線數據接收監測終端屏。該產品采用超低功耗設計、RF無線隔離、光電隔離技術，具有隔離徹底、抗干擾能力強、工作可靠、安裝方便等特點，很好的解決了高電壓狀態下的各種數據監測問題。

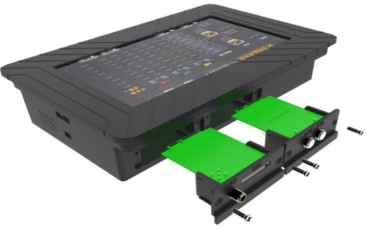

2.1產品外觀
2.2技術參數
基本參數 | 工作環境 | -20~70℃ ， ≤95%RH |
工作電源 | AC/DC：85~264V | |
RF 工作頻段 | 433MHz | |
RF 接收靈敏度 | -110dBm | |
RF 傳輸距離 | 0.4~300m | |
最大功耗 | ≤5W | |
顯示方式 | LCD7 寸/10 寸電容觸摸彩屏 | |
采集點數 | ≤1200 個或 100 柜 | |
歷史數據 | ≤500 萬條或 90 天 | |
歷史曲線查詢 | 當前設定查詢時間前 2、4、8、12、24 | |
超限報警 | 二級報警 (預警、報警) | |
報警閾值 | 可設 (每個傳感器可分別設置不同的報 | |
報警方式 | 內置蜂鳴器、繼電器輸出、數值字體顏 | |
報警輸出 | 干節點 (AC220V/3A) | |
告警歷史數據 | ≤1 萬條或 90 天 | |
可擴展槽位 | 2 個: A、B 槽位 | |
語言種類 |
| |
通訊參數 | RS485 (標配 2 路) | 2400~115200 bps,默認 9600bps， |
以太網 (選配) | 10/100Mbps，標準 TCP/IP、UDP 協議 | |
4G (選配) | 標準 TCP/IP、UDP 協議 | |
安裝參數 | 安裝方式 | 導軌式、嵌入式 |
外形尺寸 (長*寬*高) | 7 寸：211*141*49 (mm) | |
開孔尺寸 | 201+1 ×131+1mm |
